ZX8575MV 电感器极性测试仪 概述

ZX8575MV系列电感器极性测试仪是专门针对电感器自动分选机，需要检测电感极性而研发的仪器，可以方便地检测生产线上电感的极性及短路开路。测试速度快，为产品质量提供可靠保证。

订购信息

ZX8575BT：极性测试仪

ZX8575MV：可同时测试电感和极性

简要使用说明

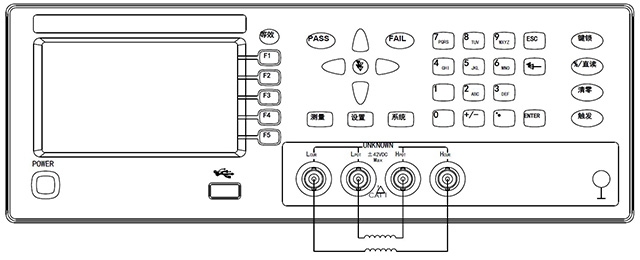

1. 测试端接法(如下图)：

   测试原理：通常一个电感，是无法测试极性的，必须通过与标准电感的比较，才能判断极性；

   如下图所示，两个电感一个是测试电感，一个是标准电感。

仪器一共四个测试端，从左到右依次为：Lcur,Lpot,Hpot,Hcur

Lpot –Hpot 中间两个测试端：连接标准电感

Lcur-Hcur 外面两个测试端：连接测试电感（被测电感）

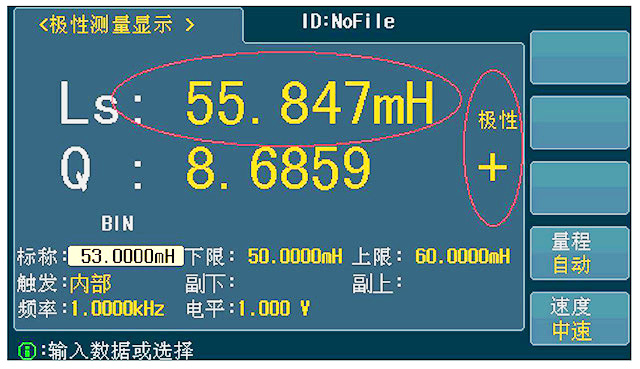

2.极性测量界面

在极性测量界面，可设定：标称值，Ls 下限值，Ls 上限值，Q 下限值，Q 上限值，

频率，电平；如不连接自动化测试设备，量程请调节为：自动。

速度：快速，中速，慢速，超快

极性为：+或者-两种情况！

特别注意：仪器面板PASS（合格）、FAIL（不合格）指示灯，仅仅是Ls_Q 合格不合格的指示，与极性无关。
